Sanayi tesislerinde yangın, buhar ve basınçlı hava tesisatları; üretim sürekliliği, can güvenliği ve enerji verimliliği açısından kritik altyapı sistemleridir. Bu rehber, söz konusu üç sistemin tasarım prensiplerini, uygulama detaylarını ve entegrasyon yaklaşımlarını gerçek sanayi projelerinden edinilen deneyimlerle ele almaktadır.

Özet Bilgiler (Önemli Noktalar)

• Yangın tesisatı, özellikle endüstriyel üretim alanlarında can ve mal güvenliği için temel altyapıyı oluşturur; sprinkler, hidrant ve algılama–ihbar sistemlerinin birlikte tasarlanması gerekir.

• Buhar tesisatı proses ısıtma, kurutma ve sterilizasyon hatlarında kullanılır; doğru basınç-sıcaklık hesabı ve izolasyon tasarımı enerji verimliliği için kritiktir.

• Basınçlı hava tesisatı pnömatik hatlar ve otomasyon sistemleri için omurga görevi görür; boru çapı ve hat güzergâhı seçimindeki mühendislik hataları işletme maliyetini hızla yükseltir.

• Yangın, buhar ve basınçlı hava sistemlerinin aynı projede entegrasyonu, bakım kolaylığı ve güvenli işletme için şarttır.

• Uygulama öncesi ve sonrası yapılan hidrolik, basınç ve kaçak testleri, sistemlerin uzun ömürlü ve standartlara uygun çalışmasının sigortasıdır.

Giriş: Sanayi Tesislerinde Yangın, Buhar ve Basınçlı Hava Tesisatlarının Rolü

Sanayi tesislerinde yangın, buhar ve basınçlı hava sistemleri birbirinden bağımsız gibi görünse de aynı projede birlikte ele alınması gereken disiplinlerdir. Otomotiv, tekstil, gıda ve kimya gibi farklı sektörlerde bu üç sistem, üretim sürekliliğini ve güvenliği doğrudan etkiler. Yangın tesisatı bina ve personel güvenliğini sağlarken, buhar tesisatı proses kalitesini belirler; basınçlı hava tesisatı ise otomasyon ve üretim hızının temelini oluşturur.

Isıtma, soğutma, proses, buhar, yangın ve basınçlı hava altyapılarının tek çatı altında koordine edilmesi, saha revizyonlarını azaltır ve işletme döneminde bakım kolaylığı sağlar. Basınçlı hava tesisatının doğru boru çapı seçimi gibi mühendislik kararları ilerleyen bölümlerde detaylandırılacak olup, bu rehberde her sistem için tasarım kriterleri, uygulama prensipleri ve enerji verimliliği yaklaşımları teknik bir perspektifle aktarılmaktadır.

Yangın Tesisatı: Endüstriyel Tesislerde Tasarım ve Uygulama

Yangın, ısı, oksijen ve yanıcı madde ile oluşan bir yanma reaksiyonudur. Yangın üçgeni olarak bilinen bu kavram, yangının oluşması için gereken üç unsuru tanımlar ve sanayi tesislerinde risk analizi bu temele dayanır. Endüstriyel yapılarda yangın tesisatı, tehlike sınıfına göre farklı tasarım kriterleriyle projelendirilir. Depo, üretim ve ofis alanları farklı risk kategorilerinde değerlendirilir; TS EN 12845 standardı kapsamında LH (Light Hazard), OH (Ordinary Hazard), HHP (High Hazard-Process) ve HHS (High Hazard Storage) sınıflandırmaları yapılır ve her sınıf için sprinkler yoğunluğu ile kaplanacak alan değerleri belirlenir.

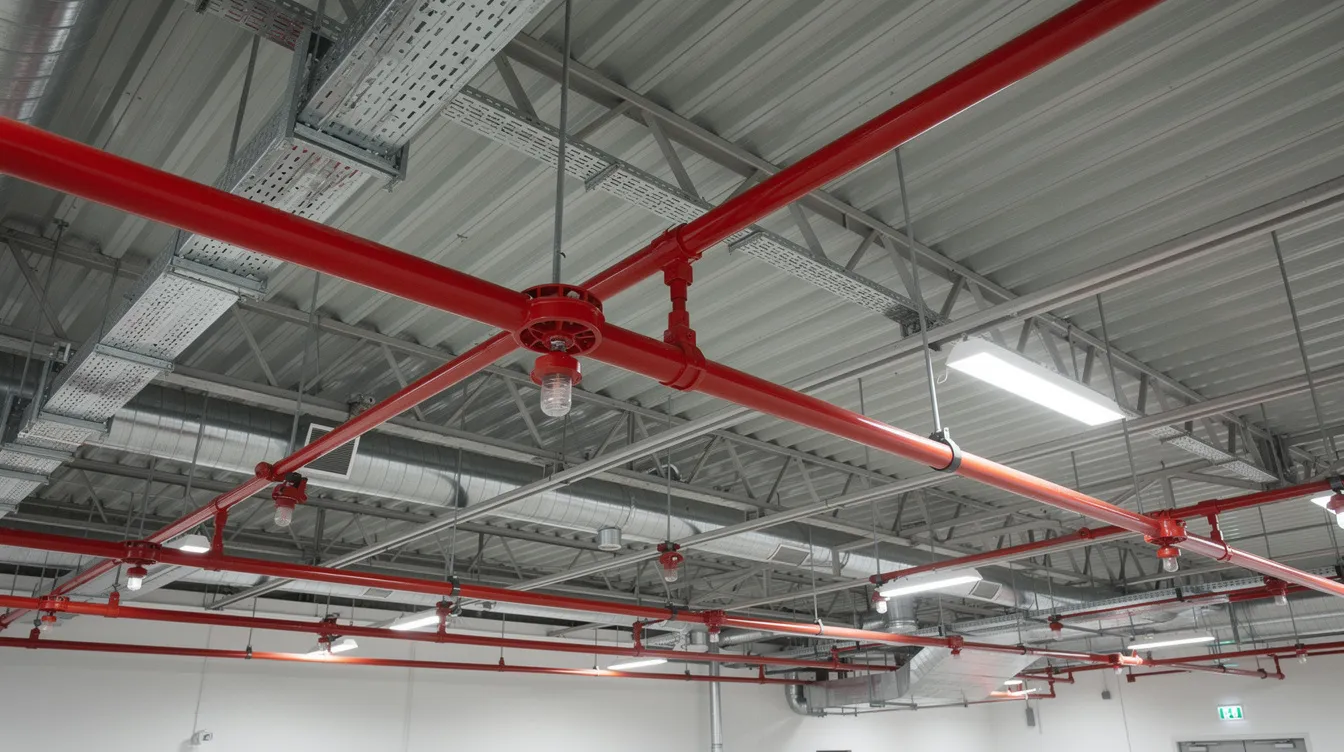

Sprinkler sistemleri otomatik müdahale sağlayan temel söndürme altyapısını oluşturur. Yangın söndürme sprinkleri dakikada 60 litre su püskürtür ve bu kapasite, tehlike sınıfına göre belirlenen hidrolik hesaplarla doğrulanır. Islak borulu, kuru borulu ve ön etkili sistem tipleri arasında seçim yapılırken donma riski, ortam sıcaklığı ve kullanım alanı birlikte değerlendirilir. Yangın dolapları sistemi TS EN 671 serisine uygun olarak yerleştirilir; hidrant hatları ise yangın pompası ile desteklenerek personelin manuel müdahalesine olanak tanır. Gazlı yangın söndürme sistemleri FM200 ve CO2 kullanır ve özellikle elektrik pano odaları, server odaları gibi kapalı hacimlerde tercih edilir. Yangın söndürme köpüğü ise sıvı yangınlar için etkilidir ve solvent, yakıt depolama alanlarında uygulanır.

Yangın algılama sistemleri duman ve ısı dedektörleri kullanır. Duman dedektörleri yangın başlangıcını erken tespit eder ve hem ev hem de iş yerlerinde kritik bir güvenlik ekipmanıdır. Akıllı yangın alarm sistemleri anormallikleri algılar ve uyarı verir; adreslenebilir sistemler ise yangının tam yerini bildirir. Yangın alarm sistemleri erken uyarı sağlar ve insan hayatını koruma amacı taşır. Yangın söndürme sistemleri de insan güvenliğini sağlamak üzere tasarlanır; bu nedenle yangın güvenliğinde en önemli öncelik can güvenliğidir. Yangın anında alarm vermek ve insanların uyarılması önemlidir; yangın durumunda 112 Acil Çağrı Merkezi aranmalıdır.

Bir otomotiv boyahane binasında solvent bazlı kaplamalar yüksek parlama riski oluşturur; bu tür alanlarda sprinkler yoğunluğu OH veya HHP sınıfına göre seçilir. Raflı depo alanlarında ise yüksek raf yangını senaryoları gündeme gelir ve ESFR tipi özel sprinkler başlıkları tercih edilebilir. Bu iki senaryonun aynı tesis içinde bir arada bulunması, zon bazlı farklı hidrolik hesapları zorunlu kılar.

Uygulama ve devreye alma sürecinde hidrolik testler, pompa performans denemeleri ve sprinkler hatlarında basınç–debi kontrolü yapılır. Yangın söndürücülerin son kullanma tarihleri düzenli olarak kontrol edilmelidir. Elektrik tesisatının kontrolü yangın riskini azaltır; bu nedenle elektrik panolarının periyodik bakımı yangın tesisatı çalışmalarının bir parçası olarak ele alınmalıdır. Yanıcı ve parlayıcı maddeler serin ve kuru yerlerde saklanmalıdır.

Tahliye planlaması açısından; kapıları arkanızdan kapatmak yangının yayılmasını geciktirir, duman havadan hafif olduğu için ağız ve burun ıslak bir bezle kapatılmalıdır, kapı kolunun sıcaklığı kontrol edilmelidir, yangın sırasında asansör kullanılmamalıdır ve tahliye sonrasında güvenli bir toplanma alanında beklenmelidir. Yangının başlaması ve sürmesi için ısı, oksijen ve yanıcı madde gerekir; bu unsurlardan birinin ortadan kaldırılması söndürme stratejisinin temelini oluşturur.

Sanayi Yapılarında Yangın Tesisatı Proje Kriterleri

Sanayi tesislerinde yangın tesisatı projelendirilirken inşaat sınıfı, depolama yükseklikleri, yanıcı madde türleri, kaçış yolları ve su kaynağı özellikleri dikkate alınan ana parametrelerdir. Yangın pompaları, basınç kademeleri, zon ayrımları ve yangın dolapları yerleşimi gibi tasarım kararları, saha keşfi ve hidrolik hesaplarla birlikte alınır. Su deposu hacmi tehlike sınıfına bağlı olarak belirlenir; örneğin belirli sınıflar için tekli beslemede asgari depo hacmi standartlarda tanımlanmıştır.

Yanlış pompa seçimi, yetersiz boru çapı veya uygunsuz sprinkler yerleşimi sanayi projelerinde sık karşılaşılan hatalardır. Bu hatalar, yangın anında yetersiz debi ve basınç sağlanamamasına yol açar; sonuçta sistem tasarım amacını karşılayamaz ve ciddi güvenlik riskleri doğurur. Genel prensip olarak, proje öncesi risk analizi ve kapsamlı saha keşfi bu hataların önlenmesinde en etkili çözüm yoludur.

Buhar Tesisatı: Proses Hatlarında Tasarım, Uygulama ve Enerji Verimliliği

Buhar tesisatı; tekstil terbiye hatlarında boyama ve kurutma, gıda proseslerinde pastörizasyon ve pişirme, kimyasal reaktörlerde ısıtma, hastane sterilizasyon ünitelerinde dezenfeksiyon amacıyla kullanılır. Her uygulamada farklı basınç ve sıcaklık gereksinimleri söz konusudur; bu nedenle buhar tesisatı projelendirmesi, proses ihtiyaçlarının doğru tanımlanmasıyla başlar.

Buhar üretim ekipmanları arasında kazan, economizer ve besi suyu tankı yer alır. Dağıtım hattı boyunca kondens toplama ve geri dönüş sistemleri ile emniyet ventilleri, purjörler ve vanalar gibi ekipman kullanılır. Doymuş buhar hatlarında akış hızı 25-40 m/s aralığında tutulur; kızgın buhar hatlarında ise 40-60 m/s sınırlarına kadar çıkılabilir. Basınç düşümünün 100 metre başına 0,3 bar sınırını geçmemesi genel tasarım hedeflerindendir. Boru malzemesi olarak çalışma basıncına bağlı şekilde dikişli veya çekme çelik borular seçilir.

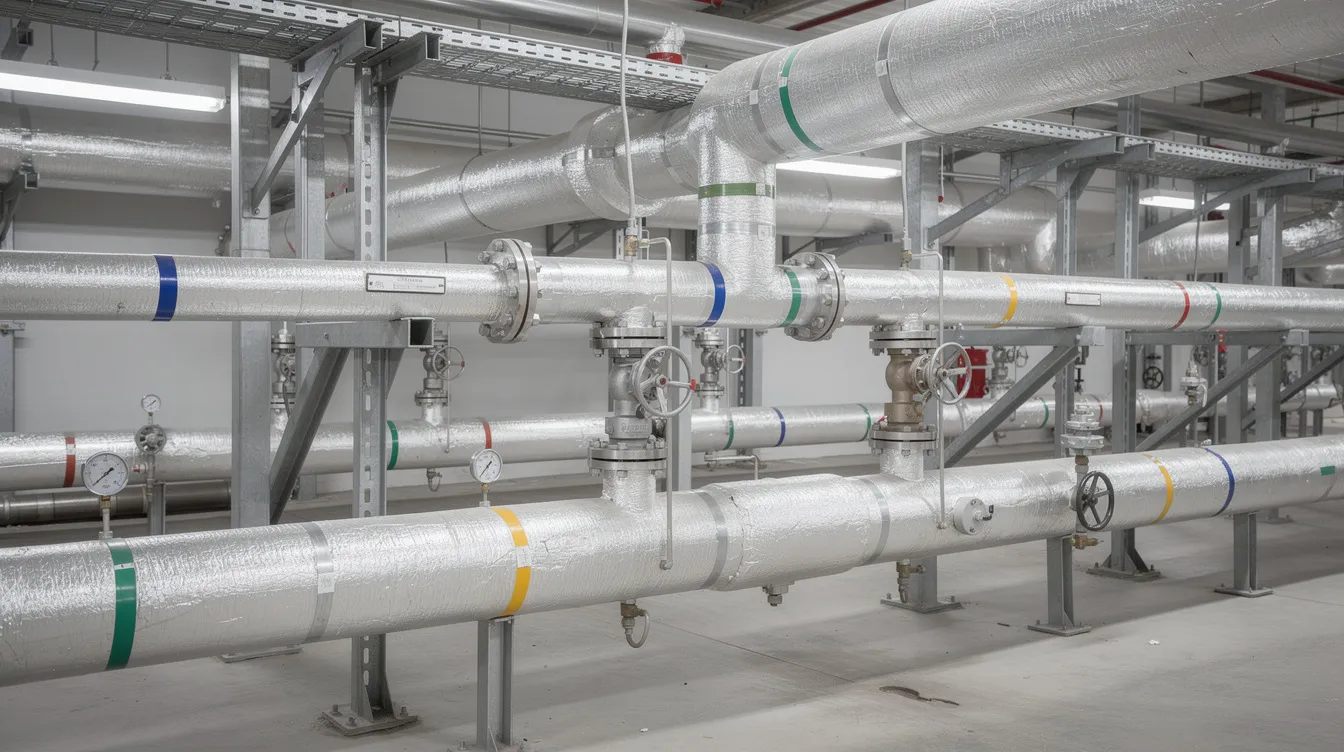

Isı kayıplarını azaltmak için boru yalıtımı kritik önem taşır. Hat boyunca her 25 metrede kondens cepleri ve kondenstoplar yerleştirilir; buhar gidiş yönünde 1/70-1/100 eğim verilir. Eğim verilemeyen durumlarda hat kırıklı döşenerek kondens birikimi önlenir. Kondens geri kazanımı yakıt tüketimini düşürür ve sistem güvenliğine katkı sağlar. Otomatik kontrol uygulamaları (basınç ve sıcaklık kontrol vanaları, otomasyon panelleri) enerji verimliliğini destekler.

Bakım ve işletme döneminde buhar kalitesi, korozyon, çamur ve kireçlenme riskleri periyodik olarak izlenir. Hat yıkama ve ekipman revizyonları tesis ömrünü doğrudan etkiler; ihmal edildiğinde su darbesi, titreşim ve verim düşüşü kaçınılmaz hâle gelir.

Proses Örneği: Tekstil ve Gıda Tesislerinde Buhar Hattı Uygulamaları

Tipik bir tekstil terbiye tesisinde boyama makineleri, kurutma tamburları ve ramöz hatları farklı buhar basınçlarında çalışır. Kazan dairesinin konumu, buhar hattı güzergâhı ve kondens geri dönüş hattı birlikte planlanır. Doğru eğim ve kondenstop kullanımı, kondens birikimini azaltarak hat titreşimini ve proses verimsizliğini önler.

Gıda tesislerinde ise pastörizasyon, CIP hatları ve pişirme kazanları için farklı basınç seviyelerinde buhar talebi bulunur. Ana hat ve alt ring hatlarının bölümlenmesi, güvenlik ventillerinin ve sensörlerin yerleşimi bu talebe göre şekillenir. Kondens birikimi veya purjör arızalarının sahada doğurduğu tipik problemler – titreşim, korozyon ve verim düşüşü – tasarım aşamasında doğru eğim, uygun purjör kapasitesi ve yeterli kondens cebi ile önlenebilir.

Basınçlı Hava Tesisatı: Tasarım, Boru Çapı ve Uygulama Prensipleri

Basınçlı hava sistemleri; pnömatik el aletleri, dolum makineleri, paketleme hatları, robotik hatlar ve proses enstrümantasyonu için kullanılır. Basınçlı hava tesisatı sanayi tesislerinde otomasyon altyapısının omurgasını oluşturur ve doğru projelendirilmediğinde enerji kayıplarını hızla artırır.

Sistem bileşenleri kompresör, hava tankı, kurutucu, filtre ve ana boru şebekesinden oluşur. Her bileşenin sisteminin genel performansına etkisi büyüktür; örneğin yetersiz filtre ve kurutucu kapasitesi kullanıcı noktasında hava kalitesini düşürür, ekipman arızalarına yol açar. Boru güzergâhı tasarımında basınçlı hava hattı, buhar, yangın, ısıtma ve elektrik tesisatları ile çakışma riski değerlendirilir; güvenlik mesafeleri ve bakım erişimi sağlanır.

Basınçlı hava tesisatının boru çapı seçiminde izin verilen hava hızı aralıkları (ana hatlarda yaklaşık 7,5-9 m/s), basınç kaybı sınırları (toplam sistemde kompresör çıkış basıncının %5-10’u), ileride artabilecek hava ihtiyacı ve hat uzunluğu birlikte değerlendirilmelidir. Ring hatlı ve tek yönlü hat çözümlerinin hangi durumlarda tercih edildiği, tesisin büyüklüğüne ve üretim kesintisi toleransına bağlıdır.

Enerji verimliliği açısından kaçaklar, uygunsuz fittings kullanımı, yoğuşma yönetimi ve doğru basınç seviyesinde çalışma kritik konulardır. Kaçak oranının düşürülmesi, basınçlı hava tesisatının işletme maliyetlerini doğrudan azaltan en etkili yardımcı müdahaledir.

Ana Boru Şebekesi ve Ring Hat Tasarımı

Basınçlı hava tesisatının ana boru şebekesi, kompresör dairesinden üretim sahasına kadar uzanan omurga hattıdır. Büyük hacimli tesislerde ring (çember) hat uygulaması basınç dengesini sağlar ve bakım veya arıza durumunda hattın bir kısmının devre dışı bırakılarak üretimin sürdürülmesine olanak tanır. Tek yönlü hatlarda ise basınç dalgalanmaları daha belirgin olup, özellikle ani yük değişimlerinde kullanıcı noktasında performans düşüşü yaşanabilir.

Basınçlı hava içindeki yoğuşan nemin uzaklaştırılması için hat eğimi, kondens cepleri ve otomatik tahliye vanaları koordineli biçimde kullanılır. Sahada sık yapılan hatalar arasında yanlış eğim yönü, kör cepler ve yetersiz drenaj noktaları yer alır; bu hatalar hava kalitesini düşürerek ekipman ömrünü kısaltır.

Boru Çapı ve Basınç Kayıplarını Azaltma Yaklaşımları

Boru çapı belirlenirken üretim hatlarının toplam hava tüketimi, aynı anda çalışma olasılıkları ve ileride eklenecek makine hatları göz önünde bulundurulur. Dar boru çapı ilk yatırım maliyetini düşürürken, basınç kaybı nedeniyle kompresör yükünü ve enerji tüketimini artırır. Geniş çap ise ilk yatırım maliyetini yükseltir ancak daha düşük işletme maliyeti sağlar; bu denge proje aşamasında dikkatle kurulmalıdır.

Dirsek, vana ve dar çaplı bağlantı elemanları ek sürtünme direnci yaratarak basınç kayıplarını artırır. Bu nedenle geniş eğrilik yarıçaplı fittings, tam geçişli vanalar ve mümkün olduğunca az bağlantı noktası tercih edilir. Basınç kayıplarını azaltma yaklaşımı, kompresör enerji tüketimini doğrudan düşürerek karbon ayak izini de olumlu etkiler.

Yangın, Buhar ve Basınçlı Hava Tesisatlarında Enerji Verimliliği ve Sistem Ömrü

Bu üç sistem doğru tasarlandığında hem enerji verimliliği hem de uzun sistem ömrü sağlar. Yanlış tasarım ve yetersiz bakım ise yüksek işletme maliyeti ve arıza risklerini artırır.

Yangın tesisatında enerji verimliliğinden ziyade pompa seçimi, otomasyon ve standby–jokey pompa kurgusu belirleyicidir. Buhar tesisatında yalıtım, kondens geri dönüşü ve otomatik kontrol enerji performansını doğrudan etkiler. Basınçlı hava tesisatında ise sızıntı yönetimi ve doğru basınç seviyesinde çalışma, enerji kayıplarını minimize eden ana faktörlerdir.

Uzun ömürlü sistem tasarımında korozyona dayanıklı borulama, doğru contalar, uygun vana tipleri ve kaliteli montaj temel kriterlerdir. Bakım için ulaşılabilir güzergâhlar ve modüler tasarım, işletme döneminde arıza müdahale süresini kısaltır.

Karşılaştırmalı Bakış: Üç Sistem için Temel Tasarım Öncelikleri

Aşağıdaki tabloda yangın, buhar ve basınçlı hava tesisatlarının dört temel kriter üzerinden karşılaştırması yer almaktadır:

Tasarımcı bu kriterler arasında önceliklendirme yaparken; yangın sisteminde güvenlik her zaman birinci sırada yer alır, buhar tesisatında proses kalitesi ve enerji verimliliği öne çıkar, basınçlı hava tesisatında ise enerji maliyeti ve üretim sürekliliği belirleyicidir. Bu önceliklerin erken aşamada netleştirilmesi, projenin genel başarısını doğrudan etkiler.

Projelerde Entegrasyon, Koordinasyon ve Uygulama Süreci

Yangın, buhar ve basınçlı hava hatlarının aynı projede birbiriyle çakışmadan, güvenlik mesafelerine uygun ve bakım erişimine imkân verecek şekilde koordine edilmesi gerekir. Mekanik tesisat, elektrik, mimari ve statik disiplinlerin proje aşamasında koordinasyon toplantıları ve üç boyutlu modelleme araçlarıyla bir araya getirilmesi, saha revizyonlarını önemli ölçüde azaltır.

Uygulama sürecinde iş programı, şantiye lojistiği, yangın testleri, buhar ve basınçlı hava basınç testleri, devreye alma ve kullanıcı eğitimleri sıralı olarak yürütülür. Bir karma sanayi yapısında yangın dikey şaftları, buhar ve basınçlı hava yatay dağıtım koridorları birlikte kurgulanır; bu noktada hatlar arası mesafeler, yalıtım kalınlıkları ve askı sistemlerinin yük kapasiteleri hesaplanır. 2016 yılında bir grup makine mühendisi tarafından Nilüfer/Bursa merkezli olarak kurulan Üçgem Mühendislik, endüstriyel tesislerden sağlık yapılarına kadar geniş bir yelpazede anahtar teslim tasarım, mühendislik ve uygulama hizmet anlayışıyla bu tür entegre projeleri yürütmektedir. 7/24 teknik destek sunan firma, yangın, buhar, basınçlı hava, ısıtma, soğutma, havalandırma ve vakum tesisatları dahil kapsamlı mekanik çözümler sunmaktadır.

Bakım ve işletme döneminde tek merkezli dokümantasyon (proje çizimleri, test raporları, bakım planları) ve düzenli gözden geçirme toplantıları sistem güvenilirliğini artırır. Disiplinler arası koordinasyonla yapılacak bu çalışma, uzun vadede işletme maliyetlerini düşüren en etkili yatırımdır.

Sık Sorulan Sorular (SSS)

Mevcut bir sanayi tesisinde yangın, buhar ve basınçlı hava tesisatlarının yenilenmesi nasıl planlanmalıdır?

Öncelikle mevcut durum analizi yapılır; kapasite, arıza geçmişi, kaçak ve korozyon tespiti değerlendirilir. Ardından aşamalı yenileme stratejisi ile bölge bölge devreye alma planlanır. Üretimi tamamen durdurmadan hat yenilemek, geçici bypass hatları, geçici depolama cihazları ve gece–hafta sonu çalışmalar ile mümkündür. Bu süreçte gerekli güvenlik önlemleri alınarak personel bilgilendirilir.

Basınçlı hava tesisatının boru çapı yanlış seçilmişse sonradan ne yapılabilir?

Basınç kaybının yüksek olduğu bölgelerde lokal boru çapı büyütme, ring hat ekleme veya kullanıcı noktasına yakın yardımcı hava tankı ilavesi uygulanabilir. Kompresör basınç ayarlarının gözden geçirilmesi de çözüm yollarından biridir. Bu tür düzeltmeler, kapsamlı bir basınç–debi ölçüm çalışması ve sızıntı tespiti ile birlikte değerlendirilmelidir.

Buhar ve basınçlı hava hatları aynı boru galerisi veya askı sisteminde taşınabilir mi?

Yangın güvenliği, sıcaklık farkları, yoğuşma ve mekanik titreşim gibi etkenler nedeniyle buhar ve basınçlı hava hatları arasında gerekli mesafeler bırakılmalı ve uygun yalıtım–sabitleme detayları uygulanmalıdır. Aynı askı sisteminde taşınsa dahi hatların birbirine yük aktarmaması, bakım erişiminin engellenmemesi ve etiketleme–renk kodlamasının net yapılması gereklidir.

Yangın tesisatı test ve devreye alma süreçleri üretimi ne kadar etkiler?

Su dolum, hidrolik test, pompa devreye alma ve sprinkler fonksiyon kontrolleri genellikle planlı duruşlarda veya kademeli alan boşaltmalarıyla yapılır. Üretim alanları ile depo–ofis alanlarının farklı zaman dilimlerinde test edilmesi, kesintinin dağıtılmasını sağlar. İyi planlama ile üretim etkisi en aza indirilebilir.

Yeni kurulacak bir tesiste yangın, buhar ve basınçlı hava tesisatları için proje çalışmalarına ne zaman başlanmalıdır?

Mekanik tesisat projeleri mimari yerleşim netleşir netleşmez başlatılmalıdır. Kazan dairesi, kompresör odası ve yangın suyu deposu gibi alanların erken planlanması, ilerideki revizyonları azaltır. Proje çalışmalarına erken başlanması; doğru boru çapı seçimi, optimum ekipman kapasitesi ve daha düzenli şaft–galeri çözümleri açısından belirgin avantaj sağlar.

Sanayi tesislerinde yangın, buhar ve basınçlı hava tesisatlarının doğru projelendirilmesi ve uygulanması, sistemlerin güvenliği ve verimliliği için temel şarttır. Tasarım aşamasında teknik kriterlere uyulması ve uygulama süreçlerinin titizlikle yönetilmesi, uzun ömürlü ve az bakım gerektiren tesisatların hayata geçirilmesini sağlar.
